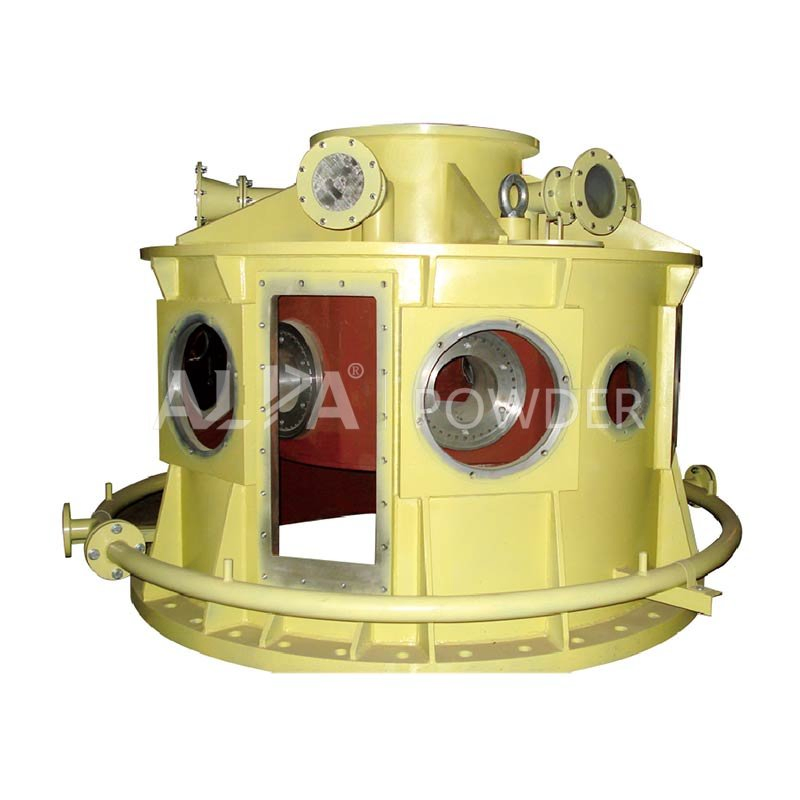

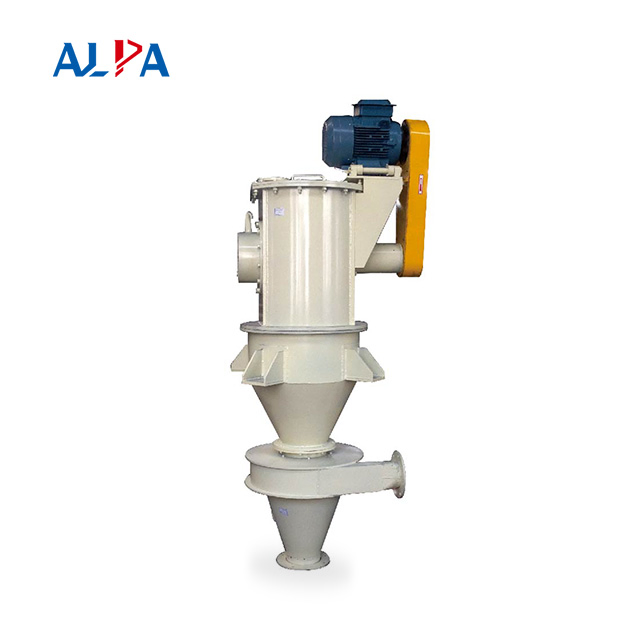

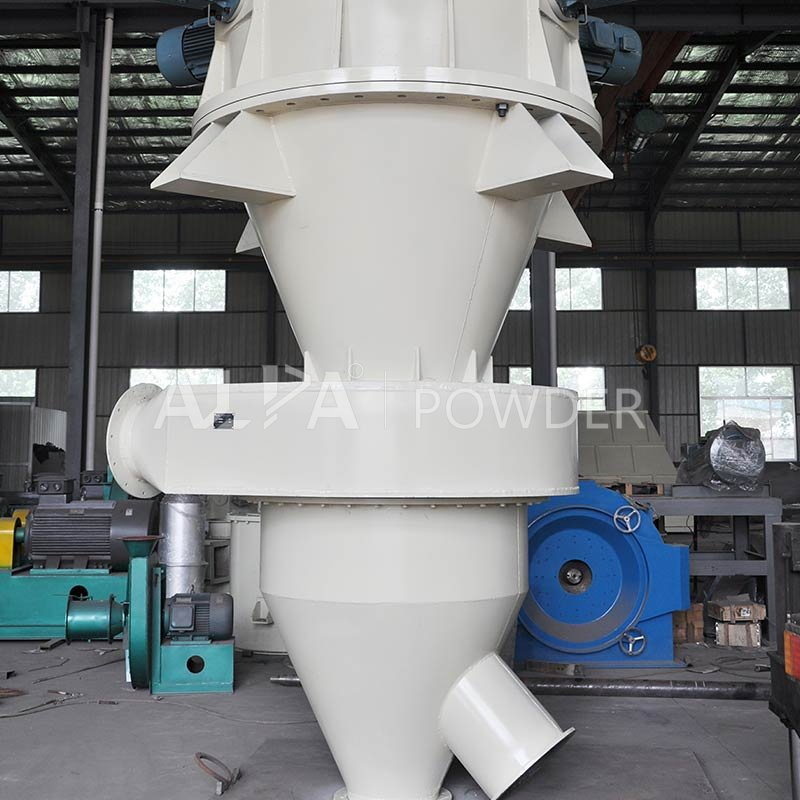

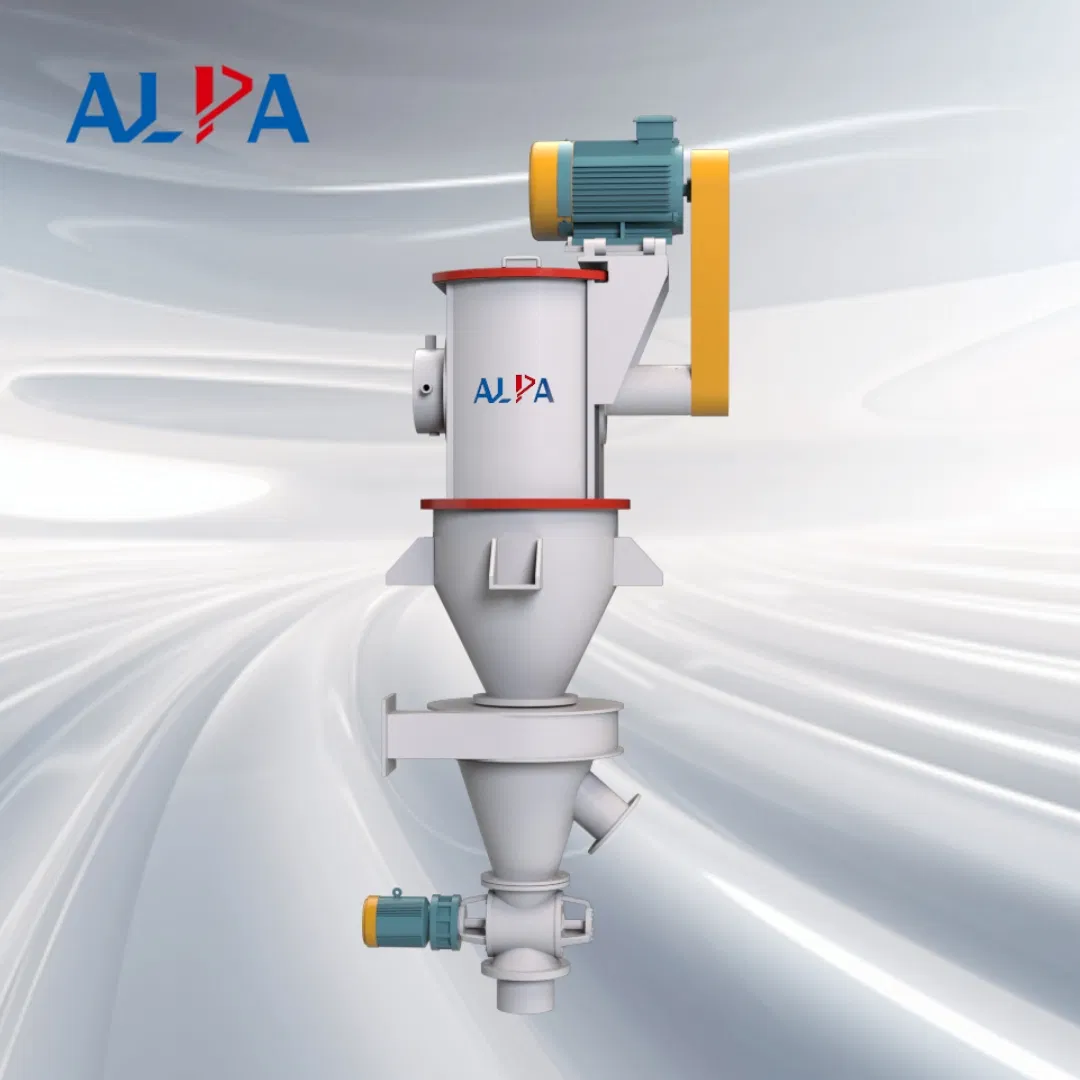

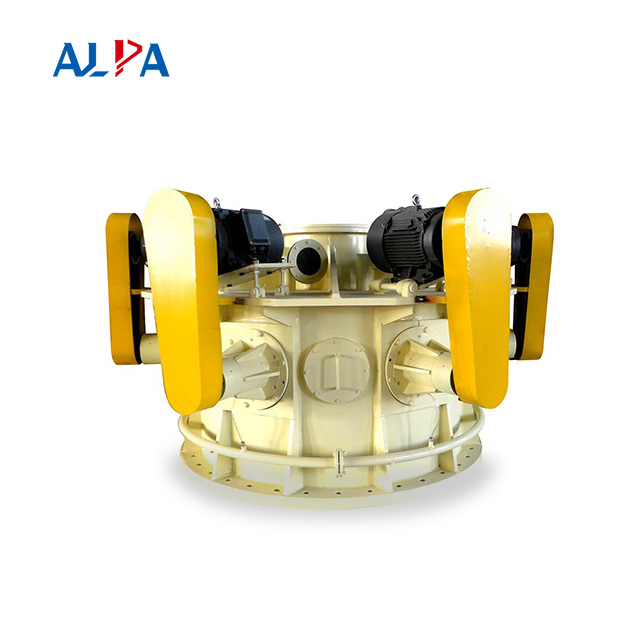

Classificador de Ar Vertical FL/ITC
Rotor Simples
Muito utilizados na indústria química, minerais (especialmente adequados para a classificação de materiais não minerais, como carbonato de cálcio, caulino, quartzo, talco, mica), metalurgia, abrasivos, cerâmica, materiais refratários, medicamentos, pesticidas, alimentos, produtos de saúde, novos materiais, etc.
De acordo com a força centrífuga, gravidade, força inercial, etc., de partículas de diferentes tamanhos no meio (normalmente ar), são geradas diferentes trajetórias, de modo a perceber a separação de partículas de diferentes tamanhos.
- Disponível D50: 2 - 45μm
- Adequado para a classificação precisa de material de mícron seco.
- A eficiência de classificação (relação de extração) pode ser de 60% ~ 90%.
- A velocidade linear das rodas de classificação instaladas na vertical é de até 70 m/s.
- A velocidade da roda é controlada pelo inversor, o tamanho das partículas pode ser ajustado livremente.
- Sistema equipado com silencioso operando sob pressão negativa, atende aos requisitos ambientais, ruído < 76dB(A).
- O revestimento interior é feito de alumina, sem poluição metálica, atendendo às exigências de materiais de alta pureza.
- A moagem está em sistema fechado, pouco pó, baixo ruído num processo limpo e ecológico.
- Sistema de controlo PLC, fácil operação.

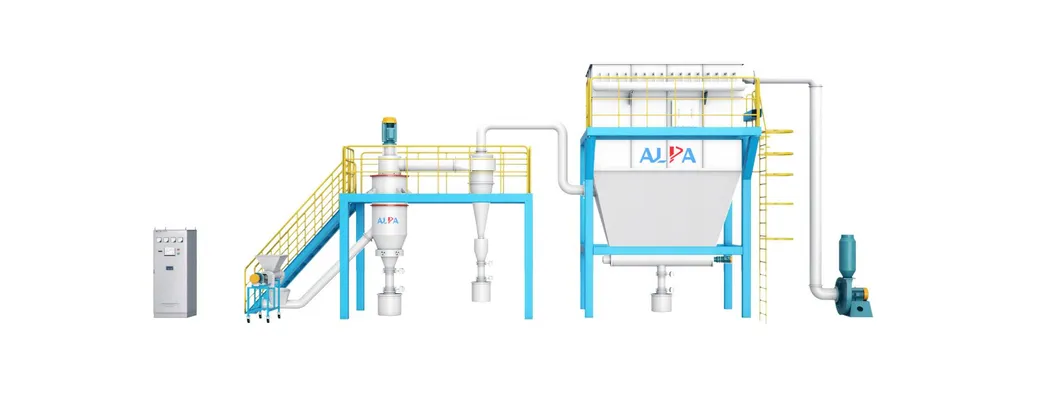

- Em conjunto com o moinho de bolas, moinho de rolos de mesa e moinho Raymond para formar a circulação fechada.
- O motor pode ser ligado a uma correia, estável e fiável, consegue uma velocidade elevada e aumenta a velocidade, e quebra o problema de a marca conhecida do motor não ter um motor de alta velocidade.
- O projeto opcional à prova de explosão também pode ser melhorado para um sistema de circulação de nitrogênio para atender às necessidades de processamento de materiais de óxido inflamáveis e explosivos.
Princípio de Funcionamento
Sob a acção do ventilador, o material desloca-se para a área de classificação a uma velocidade elevada a partir da entrada inferior do classificador com o updraft. Sob a acção da força centrífuga forte gerada pela turbina de alta velocidade de classificação rotativa, o material é separado e as partículas finas que cumprem os requisitos de tamanho das partículas entram no separador ciclónico ou colector de poeiras através da folga da lâmina da roda de classificação para recolha. A velocidade de algumas partículas finas retidas por partículas grossas desaparece após atingir a parede e, em seguida, diminui para a saída de ar secundário ao longo da parede do cilindro. Através do forte efeito de lavagem do ar secundário, as partículas grossas e finas são separadas, as partículas finas sobem até a classificação secundária na área de classificação e as partículas grossas caem para a porta de descarga para descarga.
Parâmetros Técnicos
| Parâmetros/especificações |
FL300 |
FL360 |
FL450 |
FL550 |
ITC-4 |
ITC-5 |
ITC-6 |
| Capacidade de produção (kg/h) |
20~1000 |
300~2000 |
1000~3000 |
3000~5000 |
8000~15000 |
15000~20000 |
20000~30000 |
| Tamanho do produto (d97: um) |
6~150 |
5~150 |
5~150 |
8~150 |
10~150 |
15~150 |
20~150 |
| Classificação da eficiência (%) |
60~90 |
60~90 |
60~90 |
60~90 |
60~90 |
60~90 |
60~90 |
| Potência instalada (kw) |
11.5 ~ 42.5 |
18~60 |
63.5~105 |
77~120 |
120~160 |
90~200 |
170~310 |
Nota: A capacidade de produção está estreitamente relacionada com o tamanho das partículas, a gravidade específica, a dureza, a humidade e outros indicadores das matérias-primas. O acima é apenas para referência de seleção.

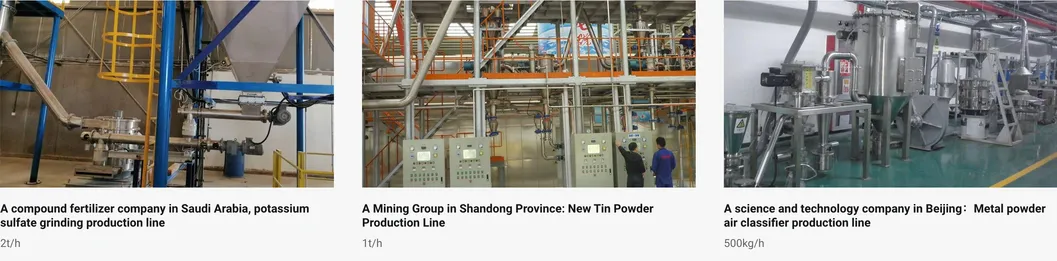

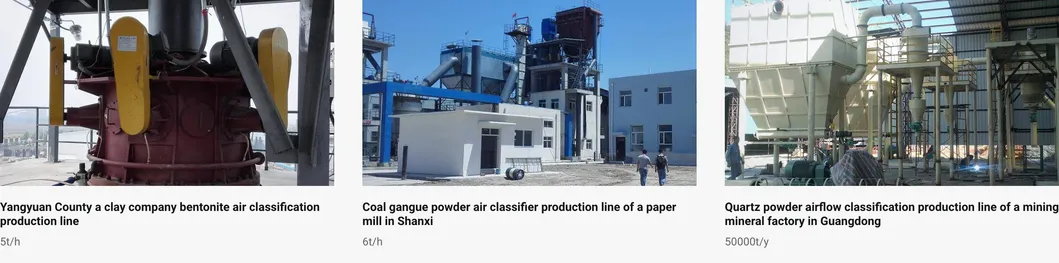

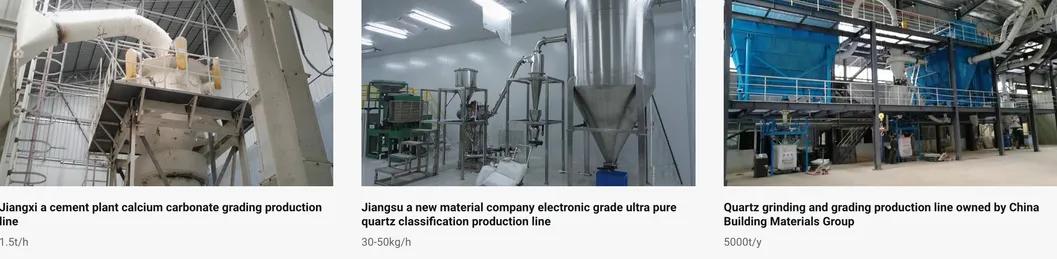

Casos de Sucesso
Nos últimos 20 anos, ocorreram mais de 3.000 casos de clientes de sucesso.
Quem nos Escolhe
Nossa tecnologia tem uma elevada reputação em mais de 100 países e regiões de todo o mundo. Com produtos e serviços de alta qualidade, ganhamos a confiança de muitas marcas conhecidas internacionalmente.
37
Das 500 maiores empresas do mundo
89
Principais empresas nacionais
169
Laboratórios-chave e centros de engenharia
+3000
Clientes globais atendidos
Fornecedor de Soluções em Pó Ultrafino
Somos um fornecedor mundialmente conhecido de sistemas de processamento de pó, comprometido com o desenvolvimento da indústria. Focamos na investigação e desenvolvimento de moagem seca, classificação, moldagem de pó, modificação da superfície e fornecemos soluções sistemáticas. Fornecemos produtos personalizados e certificados internacionais: Jet Mill, Air Classification Mill, Classificador, Moinho de Bolas e linhas integradas de produção.
Excelente Serviço Pós-venda
A nossa equipa de assistência pós-venda está sempre pronta para diagnosticar e resolver problemas para você de maneira rápida e eficiente.
Autoridade de Certificação
Somos um dos pioneiros do setor a aprovar a certificação de autoridade do sistema de gestão de qualidade ISO9001. Possuímos direitos de importação e exportação diretos e obtivemos a certificação CE para exportação para a União Europeia, bem como a certificação GOST para exportação para a Rússia. O design das máquinas utilizadas na indústria médica cumpre totalmente os requisitos da certificação GMP.
Sobre os Nossos Equipamentos
Podemos fornecer equipamentos de moagem ultrafina a seco adequados para diversos tipos de materiais industriais.
Moinho de Impacto
Elevada eficiência, possui duplo efeito de moagem por impacto e fricção. Oferece grande relação de redução, estrutura simples, funcionamento estável e é adequado para moagem de materiais duros médios a macios.
Moinho a Jacto
Utiliza o fluxo de ar de turbulência de alta velocidade gerado por ar comprimido ou vapor superaquecido como energia de moagem. Ocorre colisão por impacto, fricção e cisalhamento entre as próprias partículas ou contra a placa de impacto para obter a moagem.
Moinho de Bolas e Sistema de Classificação
A linha de produção refere-se a um conjunto completo de sistema de moagem fina integrado, composto pelo moinho de esferas, classificador ciclone, coletor de poeiras e ventilador.
Perguntas Frequentes (FAQ)
Que serviços de consultoria e engenharia são fornecidos?
Oferecemos consultoria para avaliação de viabilidade de projetos, definição de fluxo de processo, layout preliminar, orçamento, testes de processamento de amostras no nosso centro de testes, projetos de automação e engenharia civil, além de supervisão no local durante a instalação e comissionamento.
Como é garantida a qualidade do equipamento?
Todas as máquinas são testadas com sucesso na nossa oficina de fabricação antes do envio. Fornecemos um ano de garantia para todos os equipamentos e serviços de suporte pós-venda vitalícios. Também é possível testar seu material específico em nossos equipamentos antes de efetuar a encomenda.
A sua empresa fornece suporte técnico e engenharia no estrangeiro?
Sim, enviamos engenheiros diretamente para o local do projeto para fornecer orientações técnicas, supervisão de instalação, comissionamento e testes, além de ministrar formação gratuita para os operadores locais.
Como é realizado o treinamento da equipe para operação e manutenção?
Fornecemos manuais e imagens técnicas instrutivas detalhadas que explicam o funcionamento e a manutenção do equipamento. Adicionalmente, nossos engenheiros de montagem no local treinam a sua equipe pessoalmente.
Qual é a faixa de tamanho de partícula (D50) que o classificador consegue processar?
O classificador de ar vertical FL/ITC é projetado para classificação ultra-precisa de materiais finos secos, alcançando uma faixa de tamanho de partícula D50 de 2 a 45μm.
O sistema pode processar materiais inflamáveis e explosivos?
Sim, o projeto pode ser atualizado opcionalmente para um sistema à prova de explosão com circulação de nitrogênio em circuito fechado, atendendo às rígidas necessidades de processamento de materiais inflamáveis, explosivos ou facilmente oxidáveis.
