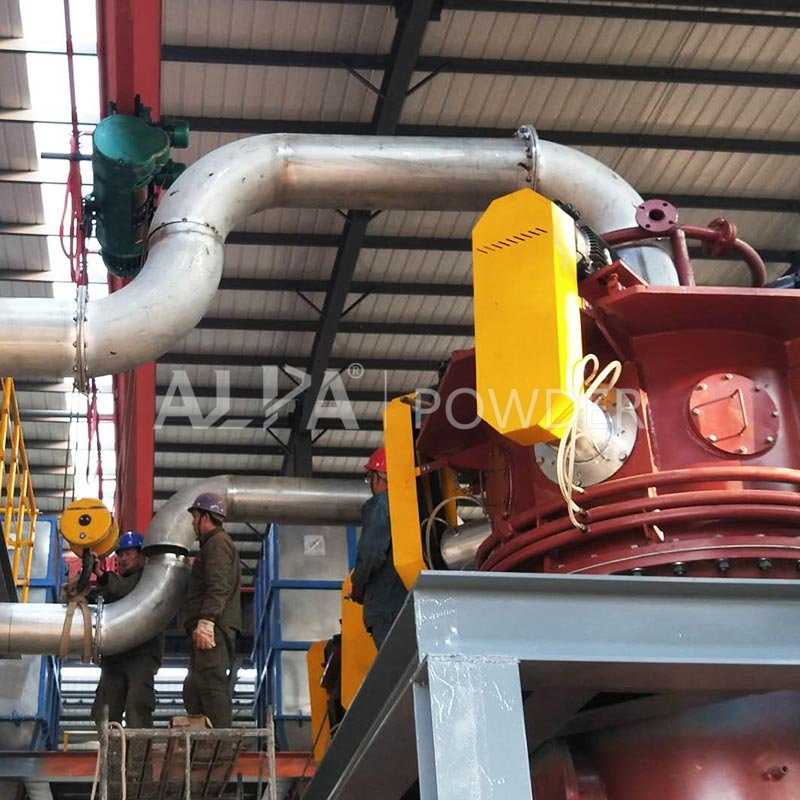

Sistema de Moagem de Pó Ultrafino com Moinho Jet de Leito Fluidizado

1 / 5

Sistema de Moagem de Pó Ultrafino com Moinho Jet de Leito Fluidizado

Costumização:	Disponível
Grau de esmagamento:	Moinho Ultra-Fino
Estilo de esmagamento:	Moagem e Impacto

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo.MQW

DirigirElétrico

Tipomqw

tipo de motormotor ac

potência do motor5,5kw

velocidade de rotação20-22r/min

aplicaçãoquímica

condiçãonovo

materiaisquímico, farmácia

tamanho das partículasd50:1-25um

comq-235 ou ss304/316l

tamanho do alimentador (mm)<3

eléctricotensão local

sistema de controloplc

adequadodureza elevada, pureza elevada e valor acrescentado elevado

certificaçãoiso ce

tamanho do produto (d97: um)2-45

pressão de ar (mpa)0.7-0.85

potência instalada (kw)21-800

garantia2 anos

serviço pós-vendainstalação, colocação em funcionamento e formação

Pacote de Transporteexportar pacote

Especificação50m3

Código HS8474209000

Capacidade de Produção1000 conjuntos/ano

Descrição de Produto

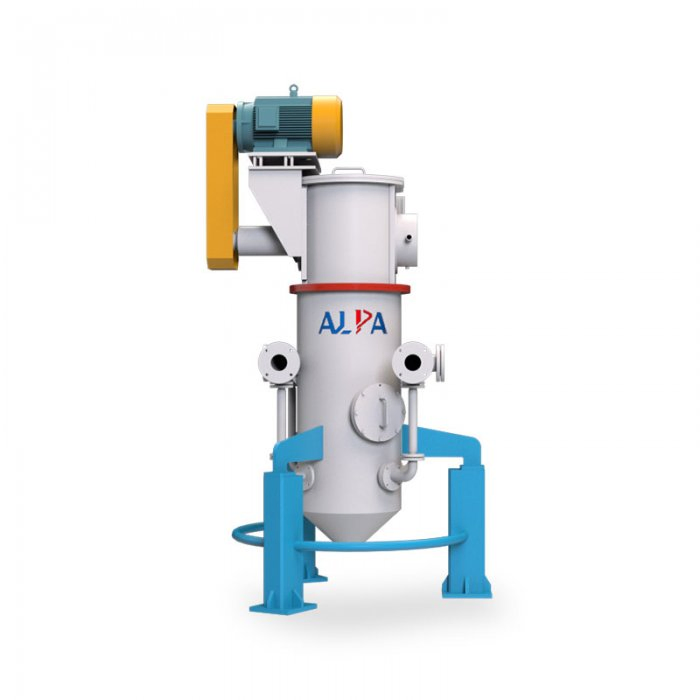

Moinho de jacto de Cama Fluidizado MQW

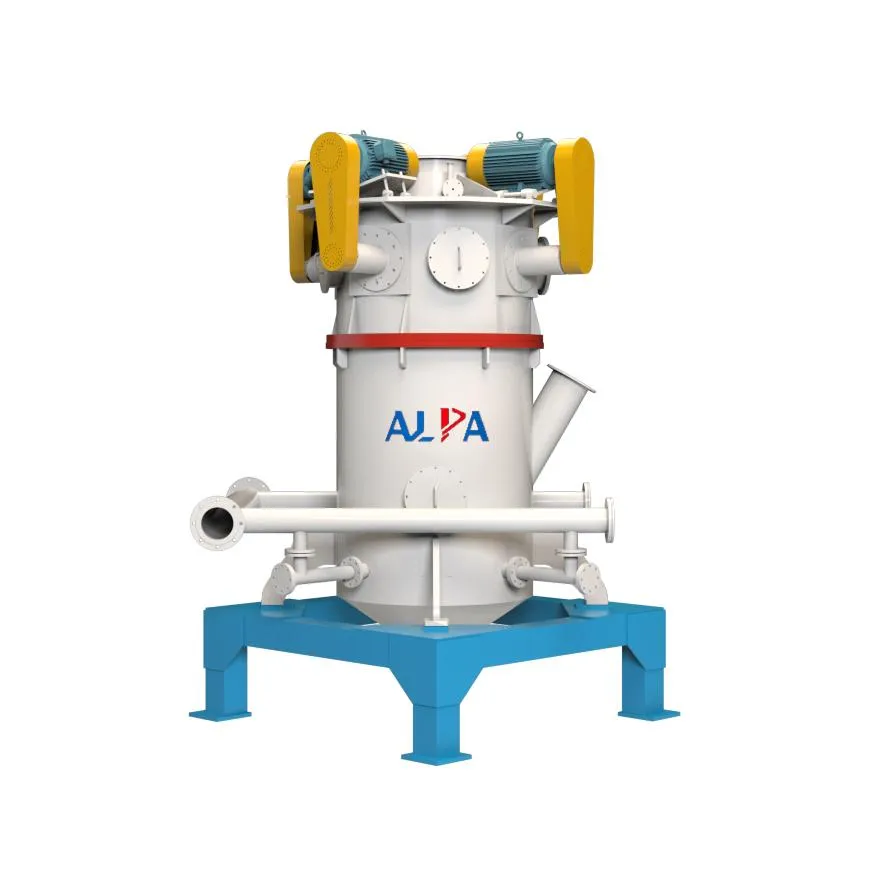

Rotor único/rotor múltiplo

Amplamente utilizado em produtos químicos, minerais, metalurgia, abrasivos, cerâmica, materiais refratários, medicamentos, pesticidas, alimentos, produtos de saúde, novos materiais e outras indústrias. Adequado para materiais de moagem com elevada dureza, pureza elevada e valor acrescentado elevado.

De acordo com diferentes indústrias de materiais e aplicações, a gama de capacidade de produção e dimensão das partículas será diferente. Os nossos especialistas estão disponíveis para discutir as suas necessidades em termos de máquinas e processos para personalizar o equipamento ideal.

Tamanho das partículas disponíveis D50: 1-25μm.
Boa forma das partículas, distribuição de tamanho de partículas estreito.
A velocidade da roda é controlada pelo conversor, o tamanho das partículas pode ser ajustado livremente.
O produto em pó ultrafino é estável e fiável.
O moinho de jacto é adequado para a moagem a seco de vários materiais com uma dureza de MOH inferior a 9, especialmente para materiais com elevada dureza, pureza elevada e valor acrescentado elevado.
Temperatura constante ou temperatura baixa, moagem sem meio, especialmente adequada para materiais sensíveis ao calor, baixo ponto de fusão, de natureza açucarada e volátil.
O rotor classificador de alta precisão líder mundial com velocidades de linha até 80 m/s, garantindo uma elevada precisão para os requisitos do produto.
Elevada taxa de utilização de energia, promove o fluxo de material, melhora a eficiência da triagem de pó.
O processo de moagem é completado pela colisão dos próprios materiais, totalmente autotrituração, por isso o dispositivo é resistente e a pureza dos produtos é elevada em contraste.

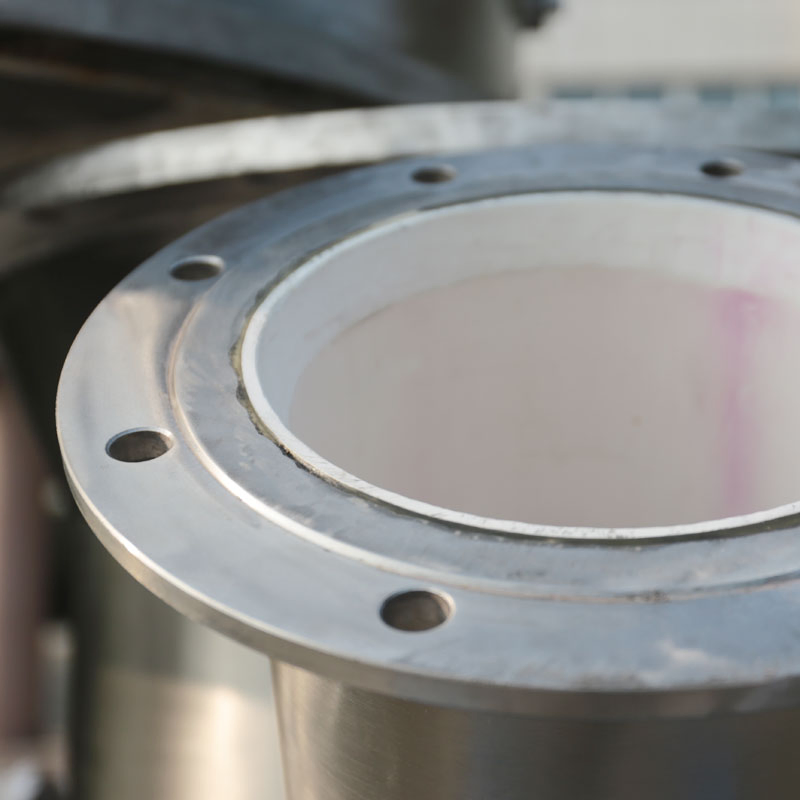

Peças-chave como revestimento interior, roda de classificação e bocal são feitas de cerâmica, tais como óxido de alumínio, óxido de zircónio ou carboneto de silício, garantindo o contacto com metal ao longo da moagem para uma pureza elevada da final. A roda classificadora separa automaticamente o material com fluxo de ar, sem partículas grossas.
A moagem está em sistema fechado, baixo pó e ruído, processo de produção limpo e ecológico.
Sistema de controlo PLC, fácil operação.

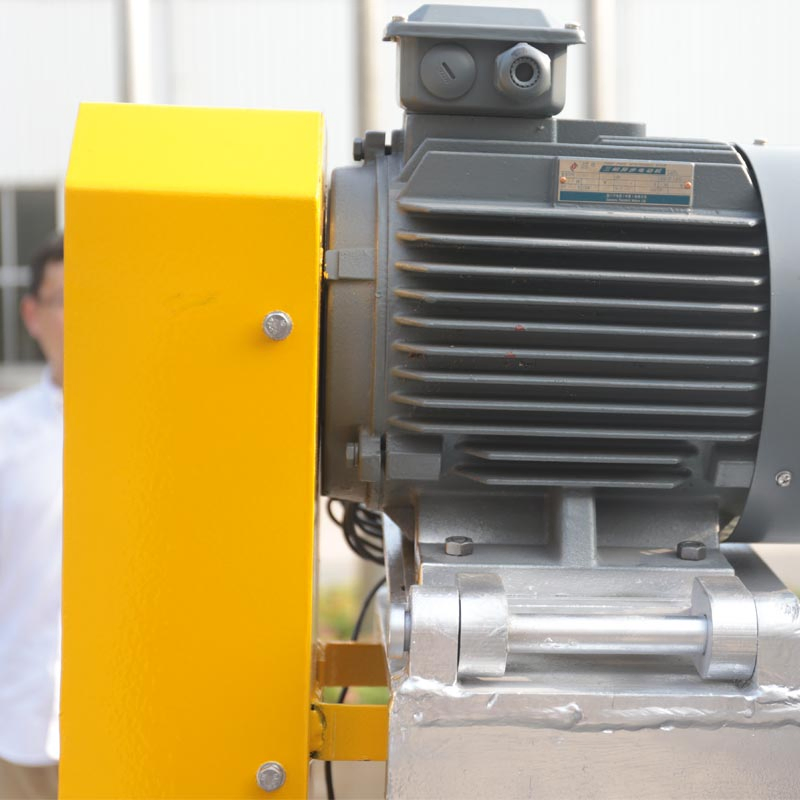

O motor pode ser ligado à correia para aumentar a velocidade e romper o problema dos motores de alta velocidade sem a marca de motor bem conhecida.
Pode ser usado em séries com classificadores de vários estágios para produzir produtos com vários tamanhos de uma só vez.
Sistema de controlo de pesagem, alta precisão, opcional, elevada estabilidade do produto.
O design opcional à prova de explosão também pode ser melhorado para o sistema de circulação de azoto, de modo a cumprir os requisitos de processamento de moagem ultrafina de materiais de óxido inflamáveis e explosivos.

Parâmetros Técnicos

Parâmetros/especificações	MQW03	MQW06	MQW10	MQW20	MQW40	MQW60	MQW120
Tamanho do alimentador (mm)	< 3	< 3	< 3	< 3	< 3	< 3	< 3
Tamanho do produto (d97: Um)	2~45	2~45	2~45	2~45	2~45	2~45	2~45
Capacidade de produção (kg/h)	2~30	30~200	50~500	100~1000	200~2500	500~3500	800~7500
Consumo de ar (m³/min)	3	6	10	20	40	60	120
Pressão de ar (MPa)	0.7 ~ 0.85	0.7 ~ 0.85	0.7 ~ 0.85	0.7 ~ 0.85	0.7 ~ 0.85	0.7 ~ 0.85	0.7 ~ 0.85
Potência instalada (kw)	21	42	85	147	282	415	800

Nota: A capacidade de produção está estreitamente relacionada com o tamanho das partículas, a gravidade específica, a dureza, a humidade e outros indicadores das matérias-primas. O acima é apenas para referência de seleção.

Princípio de Funcionamento

Leito fluidizado, oposto ao Air Jet Mill: Depois que o ar comprimido é filtrado e seco, ele é pulverizado para a câmara de moagem em alta velocidade através do bico Laval. Na intersecção de múltiplos fluxos de ar de alta pressão, os materiais são repetidamente colididos, esfregados e cortados para serem esmagados. Os materiais esmagados sobem com a sucção da ventoinha. O fluxo de ar desloca-se para a zona de classificação. Sob a acção da força centrífuga forte gerada pela turbina de alta velocidade de classificação rotativa, os materiais grosseiros e finos são separados. As partículas finas que cumprem os requisitos de tamanho de partículas entram no separador ciclónico e no colector de poeiras através da roda de classificação para recolha, e as partículas grossas descem para a zona de esmagamento e continuam a ser esmagadas.

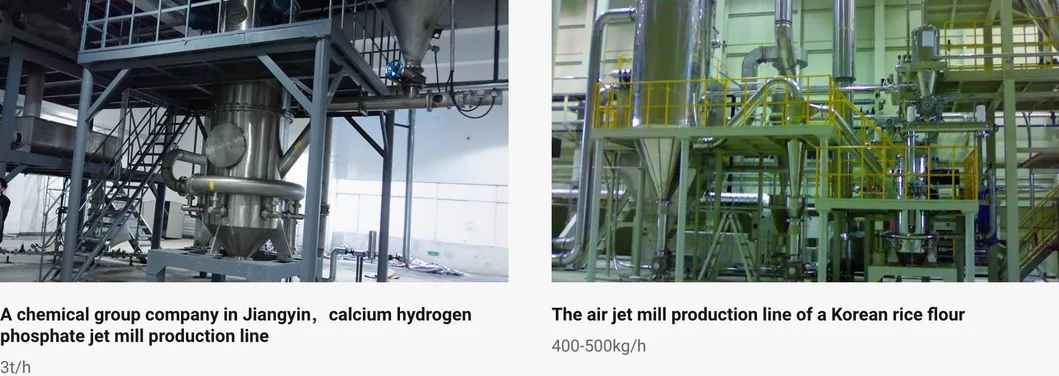

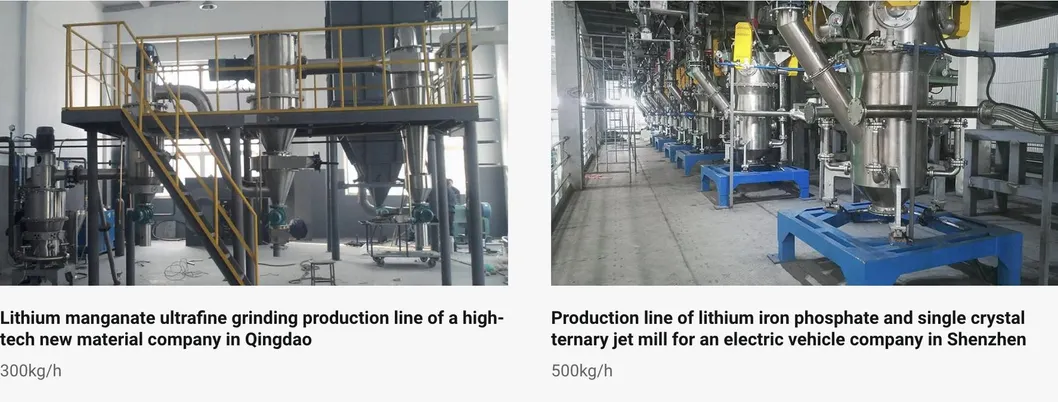

Casos de Sucesso

Nos últimos 20 anos, ocorreram mais de 3,000 casos de clientes de sucesso.

Quem nos Escolhe

Os equipamentos contam com uma elevada reputação em mais de 100 países e regiões de todo o mundo. Com produtos e serviços de alta qualidade, ganharam a confiança de muitas empresas de marcas conhecidas globalmente.

Estatísticas de Destaque:

37 das 500 maiores empresas do mundo
89 principais empresas da China
169 laboratórios-chave e centros de investigação em engenharia
Mais de 3000 clientes globais

Garantia de Serviço

Personalizámos e fornecemos produtos de elevada relação custo/desempenho a mais de 3000 clientes em todo o mundo. Fornecemos serviços detalhados e especializados, aliviando as preocupações dos nossos clientes.

Instalação, colocação em funcionamento e formação

Acreditamos que para fazer qualquer equipamento funcionar com sucesso e fiabilidade, deve começar com um arranjo cuidadoso e completo, instalação bem executada, colocação em funcionamento e produção de testes. A nossa equipa de assistência pós-venda está pronta para prestar serviços a qualquer momento.

Os nossos serviços incluem o seguinte:

Instalação e montagem
Depuração da máquina vazia
Depuração funcional com materiais
Teste de aceitação no local (SAT)
Formação técnica presencial

Suporte técnico remoto

Como um meio auxiliar prático, os nossos engenheiros de pós-venda disponibilizam suporte técnico remoto completo e serviços de depuração assistida em tempo real, para que a sua programação de produção não sofra atrasos em nenhuma circunstância.

Autoridade de Certificação

O sistema cumpre com os elevados padrões de gestão de qualidade ISO9001. Contamos com direitos de importação e exportação livres, certificação CE para exportação para a União Europeia, e certificação GOST. O design do equipamento utilizado na indústria médica cumpre totalmente com os requisitos regulamentares da certificação GMP.

Sobre o nosso Equipamento

Oferecemos diversas linhas de processamento ultrafino a seco adequadas para diferentes propriedades físicas de materiais:

Moinho de impacto

Elevada eficiência combinada com o efeito de fresagem de impacto e moagem. Apresenta grande relação de fresagem, estrutura de fácil manutenção, funcionamento contínuo e estável, adequado para moagem de materiais com dureza de média a macia.

Moinho de jacto

Utiliza um fluxo de ar de turbulência de alta velocidade gerado por ar comprimido ou vapor superaquecido como energia de moagem. Ocorre extrusão de impacto, fricção e cisalhamento mútuo entre as partículas de material para se obter uma granulação ultrafina.

Moinho de bolas e classificação

Consiste em uma linha de produção integrada de moagem de alta precisão que combina moinho de esferas com separador ciclone, colector de poeiras dedicado e ventilador de exaustão.

Perguntas Frequentes (FAQ)

Que tipo de consultoria e suporte técnico inicial vocês oferecem?

Oferecemos consultoria completa para avaliação de viabilidade do projeto, definição detalhada do fluxo do processo, plano preliminar de layout e construção de fábrica, estimativa de orçamento e cronograma do projeto. Além disso, disponibilizamos testes de processamento de amostras em nossa estação de teste.

Como posso comprovar a qualidade do equipamento antes de realizar o pedido?

Podemos testar o seu material específico no nosso equipamento piloto antes de fechar a encomenda para garantir a total compatibilidade. Todos os equipamentos são testados com sucesso no nosso centro técnico antes do envio. Fornecemos garantia de um ano e suporte de manutenção pós-venda permanente.

Vocês oferecem suporte para instalação física e comissionamento no local?

Sim. Enviamos engenheiros qualificados diretamente para o local do projeto do cliente para prestar supervisão e instruções técnicas presenciais durante as etapas de montagem, comissionamento e corrida de teste da máquina até obtermos os produtos em conformidade.

Como é realizada a formação de operadores e da equipe de manutenção?

Fornecemos imagens técnicas instrutivas, fluxogramas e manuais de operação detalhados. Nossos engenheiros de instalação também conduzem sessões práticas de treinamento e formação direta na fábrica do cliente.

O equipamento de moagem por jato de leito fluidizado é adequado para materiais sensíveis ao calor?

Sim. Graças ao resfriamento proporcionado pela expansão do ar comprimido nos bocais Laval, a moagem é feita a temperaturas baixas ou constantes, sem elementos geradores de calor por fricção extrema mecânica. É ideal para materiais sensíveis ao calor ou inflamáveis.

O que acontece caso existam restrições de viagens internacionais para assistência técnica?

Oferecemos um sistema dedicado de suporte técnico remoto de pós-venda, orientando a instalação e o comissionamento de forma assistida on-line em tempo real por vídeo e teleconferência para que o projeto não sofra interrupções.
